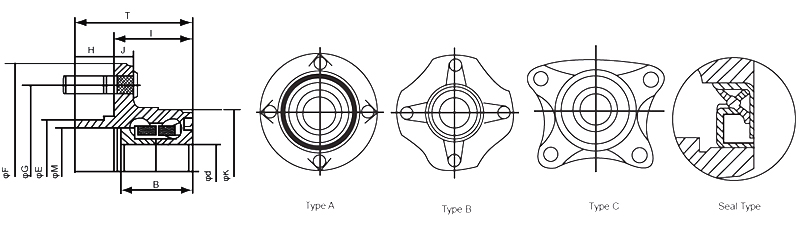

Huanyu NO. | Dimensions(mm) | Outer Ring Flange | Details | |||||||||||||
d | F | B | T | E | M | G | K | H | I | J | Bolt size | Bolt Hole | Q'ty | Flange Shape | ||
DACF25A01 | 25 | 133 | 43 | 73.4 | 60 | 54.25 | 108 | 71 | 19.4 | 54 | 12.25 | M121.5 | 14.2 | 5 | A | Details |
DACF25A02 | 25 | 133 | 43 | 73.4 | 60 | 54.3 | 100 | 71 | 19.4 | 54 | 11 | M121.5 | 0 | 4 | A | Details |
DACF27A01 | 27 | 148 | 55 | 73 | 66 | 52 | 114.3 | 64 | 15.5 | 57.5 | 9 | 0 | 4 | A | Details | |
DACF28A01 | 28 | 139 | 38 | 64.5 | 67 | 58 | 114.3 | 70 | 14 | 50.5 | 9 | 0 | 4 | A | Details | |
DACF28A02 | 28 | 140 | 48 | 70.5 | 67 | 59 | 114.3 | 63 | 14 | 50.5 | 9 | M121.5 | 4 | A | Details | |
DACF28A03 | 28 | 140.8 | 50.5 | 71 | 56 | 47.8 | 100 | 66.6 | 18.9 | 52.1 | 4.5 | M121.5 | 4 | A | Details | |
DACF28C01 | 28 | 0 | 42 | 0 | 0 | 61 | 97 | 66.2 | 0 | 51.8 | 7.5 | 0 | 4 | C | Details | |
DACF30A01 | 30 | 117 | 37 | 61.3 | 58 | 52 | 98 | 71.8 | 17 | 44.3 | 10 | M121.5 | 0 | 4 | A | Details |
DACF30A02 | 30 | 122 | 47 | 59.3 | 54 | 48 | 100 | 68 | 13.5 | 56 | 8 | M121.5 | 4 | A | Details | |
DACF30A03 | 30 | 125 | 50 | 70.5 | 56 | 50 | 100 | 68.9 | 14 | 56.5 | 10 | M121.5 | 4 | A | Details |
