Double Row Different Diameter Ball Slewing Bearings – 02 Seires
|
|

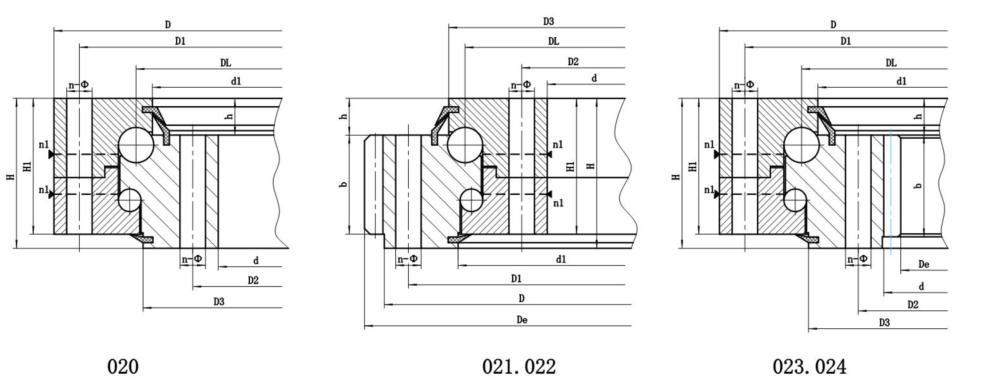

Bearing Code | | | Configuration Size | | | Mounting Size | | | | Structure Size | | |
| | | | | | | | | | | | | | | | |
no teeth | outer teeth | inner teeth | D | d | H | D1 | D2 | n | Ø | n1 | H1 | h | b | x | m | D e | z | D e | z | kg | |
D L | D L | D L | mm | mm | mm | mm | mm | | mm | mm | mm | mm | mm | | mm | mm | |
m m | m m | m m | | | | | | | | | | | | | | | |
|
|
|
020.25.500 | 021.25.500 | 023.25.500 | 616 | 384 | 106 | 580 | 420 | 20 | 18 | 4 | 96 | 26 | 60 | 0.5 | 5 | 644 | 126 | 257 | 72 | 100 | Details |
020.25.560 | 021.25.560 | 023.25.560 | 676 | 444 | 106 | 640 | 480 | 20 | 18 | 4 | 96 | 26 | 60 | 0.5 | 5 | 704 | 138 | 417 | 84 | 115 | Details |
020.25.630 | 021.25.630 | 023.25.630 | 746 | 514 | 106 | 710 | 550 | 24 | 18 | 4 | 96 | 26 | 60 | 0.5 | 6 | 790.8 | 129 | 482.4 | 81 | 130 | Details |
020.25.710 | 021.25.710 | 023.25.710 | 826 | 594 | 106 | 790 | 630 | 24 | 18 | 4 | 96 | 26 | 60 | 0.5 | 6 | 862.8 | 141 | 560.4 | 94 | 140 | Details |
020.30.1000 | 021.30.1000 | 023.30.1000 | 1142 | 858 | 124 | 1098 | 902 | 36 | 22 | 6 | 114 | 29 | 80 | 0.5 | 10 | 1198 | 117 | 814 | 82 | 300 | Details |
020.30.1120 | 021.30.1120 | 023.30.1120 | 1262 | 978 | 124 | 1218 | 1022 | 36 | 22 | 6 | 114 | 29 | 80 | 0.5 | 10 | 1318 | 129 | 924 | 93 | 340 | Details |
020.30.800 | 021.30.800 | 023.30.800 | 942 | 658 | 124 | 898 | 702 | 30 | 22 | 6 | 114 | 29 | 80 | 0.5 | 8 | 982.4 | 120 | 619.2 | 78 | 200 | Details |
020.30.900 | 021.30.900 | 023.30.900 | 1042 | 758 | 124 | 998 | 802 | 30 | 22 | 6 | 114 | 29 | 80 | 0.5 | 8 | 1086.4 | 133 | 715.2 | 90 | 250 | Details |
020.40.1250 | 021.40.1250 | 023.40.1250 | 1426 | 1074 | 160 | 1374 | 1126 | 40 | 26 | 5 | 150 | 39 | 90 | 0.5 | 12 | 1497.6 | 122 | 1012.8 | 85 | 580 | Details |
020.40.1400 | 021.40.1400 | 023.40.1400 | 1576 | 1224 | 160 | 1524 | 1272 | 40 | 26 | 5 | 150 | 39 | 90 | 0.5 | 12 | 1641.6 | 134 | 1156.8 | 97 | 650 | Details |
020.40.1600 | 021.40.1600 | 023.40.1600 | 1776 | 1424 | 160 | 1724 | 1476 | 45 | 26 | 5 | 150 | 39 | 90 | 0.5 | 14 | 1845.2 | 129 | 1349.6 | 97 | 750 | Details |
020.40.1800 | 021.40.1800 | 023.40.1800 | 1976 | 1624 | 160 | 1924 | 1676 | 45 | 26 | 5 | 150 | 39 | 90 | 0.5 | 14 | 2055.2 | 144 | 1545.6 | 111 | 820 | Details |
020.50.2000 | 021.50.2000 | 023.50.2000 | 2215 | 1785 | 190 | 2149 | 1851 | 48 | 33 | 8 | 178 | 47 | 120 | 0.5 | 16 | 2300.8 | 141 | 1702.4 | 107 | 1150 | Details |
020.50.2240 | 021.50.2240 | 023.50.2240 | 2455 | 2025 | 190 | 2389 | 2091 | 48 | 33 | 8 | 178 | 47 | 120 | 0.5 | 16 | 2540.8 | 156 | 1942.4 | 122 | 1500 | Details |
020.50.2500 | 021.50.2500 | 023.50.2500 | 2715 | 2285 | 190 | 2649 | 2351 | 56 | 33 | 8 | 178 | 47 | 120 | 0.5 | 18 | 2804.4 | 153 | 2203.2 | 123 | 1700 | Details |
020.50.2800 | 021.50.2800 | 023.50.2800 | 3015 | 2585 | 190 | 2949 | 2651 | 56 | 33 | 8 | 178 | 47 | 120 | 0.5 | 18 | 3110.4 | 170 | 2491.2 | 139 | 1900 | Detailst |
