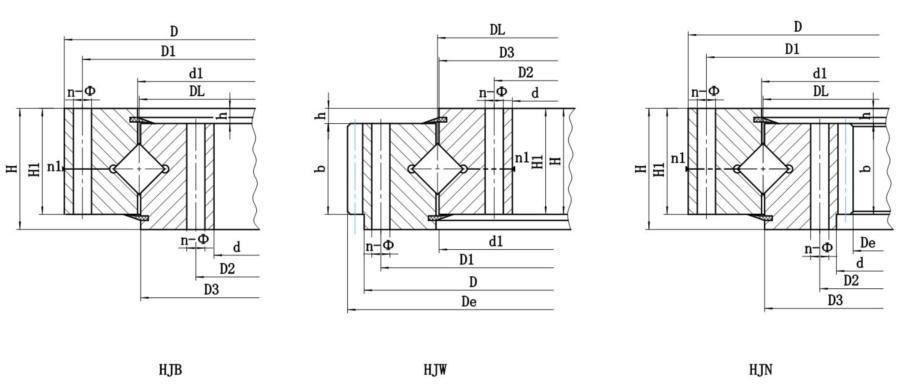

Single Row Crossed Roller Slewing Bearings – HJ Series
|
|
Bearing Code | | | Configuration Size | | | Mounting Size | | | | Structure Size | | |
| | | | | | | | | | | | | | | | |
no teeth | outer teeth | inner teeth | D | d | H | D1 | D2 | n | Ø | n1 | D3 | d1 | H1 | h | b | x | m | De | z | De | z | kg | |
D L | D L | DL | mm | mm | mm | mm | mm | | mm | mm | mm | mm | mm | mm | mm | | mm | mm | | mm | | | |
mm | mm | mm | | | | | | | | | | | | | | | | | | | | | |
|
|
|
HJB.20.625 | HJW.20.625 | HJN.20.625 | 725 | 525 | 80 | 685 | 565 | 18 | 18 | 3 | 627 | 623 | 68 | 12 | 60 | 1.4 | 5 | 751.9 | 146 | 498.8 | 101 | 100 | Details |
HJB.20.625 | HJW.20.625A | HJN.20.625A | 725 | 525 | 80 | 685 | 565 | 18 | 18 | 3 | 627 | 623 | 68 | 12 | 60 | 1.15 | 6 | 755.5 | 122 | 496.7 | 84 | 100 | Details |
HJB.20.720 | HJW.20.720 | HJN.20.720 | 820 | 620 | 80 | 780 | 660 | 18 | 18 | 3 | 722 | 718 | 68 | 12 | 60 | 1.4 | 6 | 860.3 | 139 | 586.6 | 99 | 120 | Details |
HJB.20.720 | HJW.20.720A | HJN.20.720A | 820 | 620 | 80 | 780 | 660 | 18 | 18 | 3 | 722 | 718 | 68 | 12 | 60 | 1 | 8 | 861.1 | 104 | 582.3 | 74 | 120 | Details |
HJB.30.1020 | HJW.30.1020 | HJN.30.1020 | 1170 | 875 | 95 | 1120 | 930 | 24 | 22 | 4 | 1022 | 1018 | 80 | 15 | 70 | 1.4 | 8 | 1219.3 | 148 | 830.1 | 105 | 300 | Details |
HJB.30.1020 | HJW.30.1020A | HJN.30.1020A | 1170 | 875 | 95 | 1120 | 930 | 24 | 22 | 4 | 1022 | 1018 | 80 | 15 | 70 | 1.15 | 10 | 1219.2 | 118 | 827.8 | 84 | 300 | Details |
HJB.30.820 | HJW.30.820 | HJN.30.820 | 940 | 705 | 95 | 893 | 749 | 24 | 20 | 4 | 822 | 818 | 83 | 12 | 70 | 1.4 | 6 | 980.6 | 159 | 664.5 | 112 | 210 | Details |
HJB.30.820 | HJW.30.820A | HJN.30.820A | 940 | 705 | 95 | 893 | 749 | 24 | 20 | 4 | 822 | 818 | 83 | 12 | 70 | 1 | 10 | 986.2 | 95 | 658 | 67 | 210 | Details |
HJB.30.880 | HJW.30.880 | HJN.30.880 | 1000 | 760 | 95 | 956 | 800 | 24 | 20 | 4 | 882 | 878 | 83 | 12 | 70 | 1.15 | 8 | 1047.5 | 127 | 718.2 | 91 | 230 | Details |
HJB.30.880 | HJW.30.880A | HJN.30.880A | 1000 | 760 | 95 | 956 | 800 | 24 | 20 | 4 | 882 | 878 | 83 | 12 | 70 | 1 | 10 | 1046.3 | 101 | 707.9 | 72 | 230 | Details |
